BT-RN
BT-RN
| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2 | O-ring |
| 1.3 | Feder |
| 2.1 | Gegenring |
| 2.2 | O-ring |
BT-RN
Merkmale
- Einzeldichtung
- Für glatte Wellen
- Nicht entlastet
- Kegelfeder rotierend
- Drehrichtungsabhängig
- Drehmomentübertragung über Kegelfeder
Vorteile
- Universell einsatzbar
- Hohe Flexibilität aufgrund großer Werkstoffauswahl
- Keine Beschädigung der Welle durch Gewindestifte
- Maßanpassungen möglich
- Gegenringvarianten erhältlich
- Varianten mit geschrumpftem Gleitring sind Teil des Programms
Werkstoffe
Seal face:
CrNi steel (F, F1), CrNiMo steel (G), Tungsten carbide (U), Silicon carbide (Q1)
Seat:
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Tungsten carbide (U), Silicon carbide (Q1)
Elastomers:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metal parts:
CrNi steel 1.4301 (F), CrNiMo steel 1.4401 (G)
CrNi steel (F, F1), CrNiMo steel (G), Tungsten carbide (U), Silicon carbide (Q1)
Seat:
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Tungsten carbide (U), Silicon carbide (Q1)
Elastomers:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metal parts:
CrNi steel 1.4301 (F), CrNiMo steel 1.4401 (G)
Standards und Freigaben
- Je nach Typ und Werkstoffkombination sind verschiedene Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.
- EN 12756
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Chemische Industrie
- Gebäudetechnik
- Lebensmittel- und Getränkeindustrie
- Medien mit niedrigem Feststoffgehalt
- Zentrifugalpumpen
- Kühlwasserpumpen
- Frischwasserpumpen
Hinweis
Alternative seat ring can be supplied with short tail or long tail with slot for pin (to prevent seat rotation).
Produktvarianten
BT-RN4
Positionen und Bezeichnungen wie bei BT-RN. Gleitringträger mit geschrumpftem Gleitring.
Gleitring: Wolframkarbid (U), Siliziumkarbid (Q1)
Wellendurchmesser:
d1 = 16 … 80 mm (0.63" … 3.15"),
Positionen und Bezeichnungen wie bei BT-RN. Gleitringträger mit geschrumpftem Gleitring.
Gleitring: Wolframkarbid (U), Siliziumkarbid (Q1)
Wellendurchmesser:
d1 = 16 … 80 mm (0.63" … 3.15"),
| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2 | O-ring/td> |
| 1.3 | Feder |
| 2.1 | Gegenring |
| 2.2 | O-Ring |

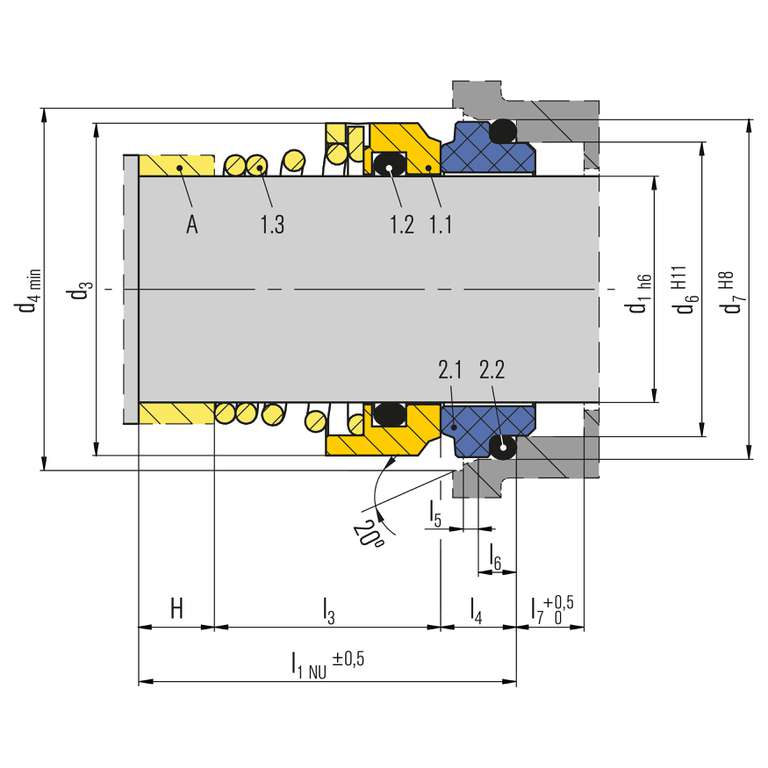

BT-RN.NU
Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).
Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).
| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2 | O-ring |
| 1.3 | Feder |
| A | Abstandshalter (auf Anfrage) |
| 2.1 | Gegenring |
| 2.2 | O-Ring |

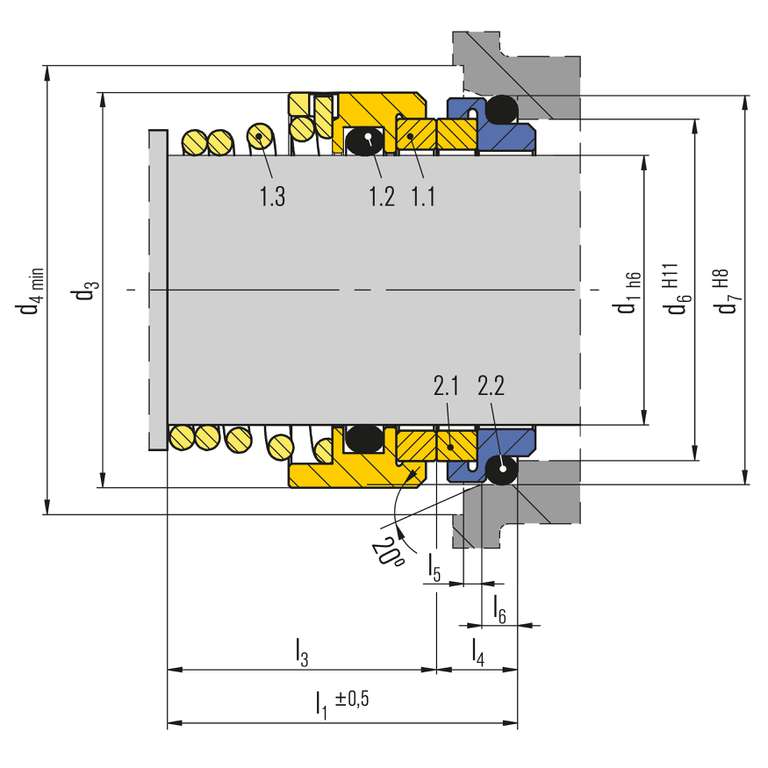

BT-RN.KU
Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1K nach EN 12756 (Kurz, nicht entlastet).
Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1K nach EN 12756 (Kurz, nicht entlastet).
| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2 | O-ring |
| 1.3 | Feder |
| 2.1 | Gegenring |
| 2.2 | O-Ring |
